DB SPECTRA DB-4060-WOCB — Duplexer VHF, para 143-156 MHz, para Potencia Máxima de Entrada de 250 W (ciclo continuo).

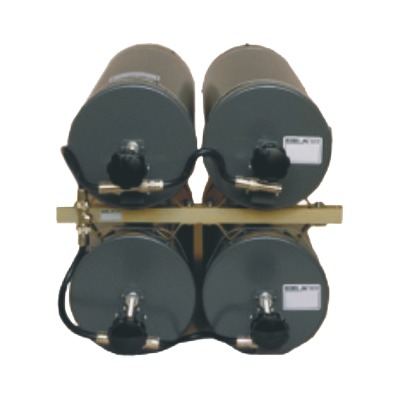

Name: DB SPECTRA DB-4060-WOCB Duplexer VHF
Brand: DB SPECTRA
SKU: DB-4060-WOCB
Price: 100318.04 MXN
Availability: OutOfStock

Sé el primero en opinar · Haz una pregunta · Ver manuales (1)

SKU

DB-4060-WOCB

Clave SAT

32121800

Garantía

3 años

Especificaciones esenciales

Frecuencia 143-156 MHz con aislamiento 80 dB
Pérdida de inserción máxima 1.5 dB
Potencia máxima 250 W ciclo continuo
Configuración 4 cavidades (2 transmisor, 2 receptor)
Conectores N hembra estándar
Construcción en aluminio con cavidades de 8'

$ 86,481.07

Agregar al carrito

Agregar a la lista de deseos

Sé el primero en opinar sobre este producto.

Deja tu opinión

Tu calificación

Elige estrellas

Nombre*

Correo (opcional)

Tu opinión*

Características Principales

Frecuencia: 143-156 MHz
Aislamiento: Mínimo 80 dB
Pérdida por Inserción: Máximo 1.5 dB
Potencia Máxima: 250 W (ciclo continuo)
Configuración: 4 cavidades (2 transmisor, 2 receptor)
Conectores: N Hembra
Temperatura de Operación: -30 a 60°C
Montaje: EIA 19-inch Rack

Especificaciones Eléctricas

Impedancia: 50 Ω
Separación de Frecuencias: 0.5 MHz (mínimo)
VSWR Máximo: 1.5:1
Pérdida de Retorno: 14 dB
Atenuación de Ruido: 80 dB

Especificaciones Mecánicas

Construcción: Aluminio/Black
Diámetro de Cavitación: 8' / 203 mm
Dimensiones: 19.3' (489 mm) Ancho × 34.5' (876.3 mm) Alto × 20.1' (511 mm) Profundo
Peso Neto: 105 lb / 48 kg
Tipo de Gabinete: Sin gabinete (WOC)

Aplicaciones

Sistemas VHF duplex con espaciado cercano de frecuencias
Comunicaciones marinas (canal 16, 156.8 MHz)
Sistemas de radio profesional
Estaciones base VHF

Diseño y Construcción

Cavidades coaxiales de 8' de diámetro
Cable coaxial doblemente blindado
Barra de Invar para estabilidad térmica
Configuración de paso de banda y rechazo de banda

Opciones de Configuración

DB4060: 4 cavidades
DB4062: 6 cavidades (requiere gabinete mayor)
Opciones de frecuencia:

A: 138-144 MHz
B: 143-156 MHz
C: 154-174 MHz
BC: 143-156 y 154-174 MHz

Curvas de Selectividad

4 cavidades (DB4060): 0.5 MHz separación
6 cavidades (DB4062): 0.3 MHz separación

Nota:

Este duplexer VHF está diseñado para acoplar dos transmisores, dos receptores o dos unidades simplex a una antena común con separación de frecuencia de 0.5 MHz o más. La configuración de 4 cavidades (2 transmisor, 2 receptor) permite un aislamiento de 80 dB entre canales.
